martes, 20 de diciembre de 2011

VIVA!


Desde las 4 de la tarde de hoy tengo un nuevo juguete! Quién sabe si esas manoplas esconden manos de proyectista?

Menos mal que autocad y photoshop (hasta incluso sketchup) funcionan en los hospitales!

domingo, 18 de diciembre de 2011

Detalle constructivo


No creo que se vayan a ver las gotas por aquí... pero mas o menos se intuye lo que quiero expresar.. (con lo "fácil" que es sacarse una sección constructiva a mano.. y lo difícil que es hacerla en autocad... será que es mejor dejar intuir que mostrar!)

sábado, 17 de diciembre de 2011

Tu biblioteca en Fez en cinco pequeños pasos


Y aquí está la axonometría! En un principio pensé meter las vigas principales del forjado... pero se queda todo muy empastado... y así se ve mucho mas recogidito. A lo largo del día subiré la sección constructiva, espero poder corregirla antes del lunes...
A seguir trabajando!

lunes, 12 de diciembre de 2011

Pre-entrega


Lo he subido en issu para que se vean bien... pero me da problemas para verlo aquí, aparecen los planos en blanco así que redirecciono a issu y nos entendemos mejor.

Panel 1
Panel 2
Panel 3
Panel 4
Panel 5




Y creo que esto tampoco es solución.... bueno, te los puedes bajar... eso si que va, y se ven bien bien (todos los errores) jajajajjajaja

ACTUALIZADO: En un no parar de subir cosas, las he subido también aquí. A ver si se ven bien.

lunes, 5 de diciembre de 2011

Materiales y Texturas

Como me comentabas el otro día, estoy buscando materiales y texturas paralelamente al desarrollo del proyecto. Mas o menos sigo con el "estudio" de materiales que rodeaban al edificio del primer ejecticio:























La proximidad con la muralla marcará de una forma bastante fuerte el aspecto exterior de los "módulos" del edificio. No será el mismo material pero seguramente tendrá cualidades parecidas. También estoy interesado en la relación de este material ¿hormigón de textura arenosa y color amarillo pardo...? con el material del suelo, que para las zonas próximas a la biblioteca estaba pensando en un adoquín de piedra natural tosco.

El interior de los bloques tendrá un acabado mas cuidado, menos bruto, y los patios interiores estarán recubiertos con lamas de madera en varias direcciones que tamicen la luz que llegue a las estancias interiores. Además los espacios mas protegidos, los patios estarán cubiertos con una especie de malla de (por poner ejemplo.. mimbre.) que deje pasar la luz pero impida la visión directa.






















Aunque no hay que olvidarse también de que el material protagonista son las estanterías llenas de libros viejos y "apestosos"

sábado, 3 de diciembre de 2011

corrección día 29



No había subido todavía la corrección del otro día en clase... Pero bueno, aquí está.
He cambiado las cosas que me dijo Javier (sigo pensando en algunas de ellas como la dignificación de la entrada superior... que lío oiga! o la distribución final de la planta -2 ya que estoy ampliando el depósito, pero no quiero pasarme) y estoy ahora indagando en sistemas constructivos para realizar el proyecto y levantando una axonometría para que el proyecto se explique mucho mejor por si solo...

viernes, 25 de noviembre de 2011

Planta olvidada


Buenas tardes, mirando el comentario de Jose Manuel me he dado cuenta de que faltaba por subir una de las plantas... la +1 que contiene información del terreno y su situación... Como estoy poco a poco pasándolas a autocad con las correcciones y tal pues la subo y ya iré colgando mas con nuevas modificaciones.

Feliz tarde de viernes! jajajajaja

miércoles, 23 de noviembre de 2011

Organización en planta (sin olvidar las secciones)



Tras una semana dándole vueltas y mas vueltas a las plantas de la biblioteca voy a subir lo que
tengo por ahora. Tras escuchar esta semana las correcciones de mis compañeros me he dado cuenta de que el edificio debe estar mucho mas arraigado al
terreno y a Fez.. los patios interiores y los módulos no pueden quedarse en una caricatura dentro de la trama de la ciudad... debe pertenecer a ella y agarrarse al terreno con mas fuerza. Estoy planteando un recorrido exterior de la biblioteca mucho mas claro, un sendero que nos ayuda a la escalada de este desnivel entre las dos ciudades, un sendero que nos acerca y nos aleja a la muralla teniendo a veces que pasar rozándola y otras veces dejando que la observemos (tanto la muralla como el paisaje que esconde tras los huecos y fisuras que tiene)

Continuo con el estudio del módulo y las variaciones de crujías de los patios (mas o menos luz dependiendo de la acción que se realiza en su interior, con los alzados interiores (que se verán mejor en las secciones) He suavizado las intersecciones entre módulos, que creo que ya no están tan forzadas.

Tras pasar todas las ideas a autocad lo he impreso para poder modificar sobre este, no quiero perder tiempo en pasar las plantas a photoshop todavía así que subo las modificaciones a mano. Esta noche subo las secciones porque ahora dan un poco de pena...






































































































































































(en esta planta, en el módulo que contiene la escalera de descenso hacia la planta inferior y da acceso también a la sala de lectura se encuentra la cafetería, además de situarse en una zona de paso, el muro orientado al sur estaría abierto en algunos puntos ofreciendo vistas hacia la ciudad nueva de FEZ)
























































EDITO: Subo las secciones (están muy verdes todavía, pero a falta de un par mas de secciones ya cubro todo el edificio, era necesario pasarlas YA para hacerme una idea rápida de las dimensiones de los espacios.)

Ahora las imprimiré y trabajaré sobre ellas un rato para introducir los espacios que faltan como la cafetería, zonas de estudio y sensaciones significativas del proyecto (sobre todo alzados interiores) selección y colocación de celosías en los puntos correctos donde se necesitan y o aportan algo a la estancia. Espero poder subir los croquis mañana pero como no tengo un grande... no se yo como lo podré hacer sin que quede tan cutre como las plantas de arriba.. jajajaja

Buenas noches!


lunes, 14 de noviembre de 2011

Explicación del proyecto (hasta ahora)














A la espera de poder corregir en clase, he llegado a un punto en el que necesito que alguien me comente algo del proyecto. Así que voy a intentar explicarlo un poco, para entre otras cosas, aclarar yo también mis ideas.

Parto del estudio del terreno, buscando una solución para salvar el desnivel que existe entre la Fez antigua y la Fez moderna. Se intenta buscar una volumetría que vaya adecuándose al terreno (un landscape building marroquí) Manteniendo las visuales entre las dos ciudades





Para crear este "cosido" entre las dos ciudades comienzo a estudiar las direcciones del trazado urbanístico de Fez... Es muy irregular... aunque hay varias direcciones muy marcadas.























Como hemos visto en otros trabajos de clase, yo también me empecé apoyando en la repetición de patrones o módulos para dar forma a la biblioteca.. Me atraía la visión de que las actividades se desarrollaran en núcleos que fueran conectando con otros núcleos. Y el módulo cuadrado con un patio interior era una clara referencia a la vivienda típica de Fez y su desarrollo en torno a este patio interior.























Tras la disposición de los volúmenes vemos como se crean (entre intencionada y casualmente) plazas tanto a uno como a otro lado de la biblioteca que recogen esas visuales que antes he comentado y además de dan acceso al edificio.
























Se comienza también a colocar los diferentes usos y actividades a lo largo de la planta (siguiendo las directrices del organigrama que con el tiempo fui modificando) Esta distribución de las actividades va dando lugar a los espacios de transición entre los volúmenes, tanto los exteriores como los interiores. Se cuidan mucho estas transiciones. Por un lado las exteriores buscan los recorridos entre las terrazas transitables de los volúmenes (estas conexiones son totalmente públicas) Mientras que por otro lado tenemos las conexiones interiores que tienen un carácter mas privado y se producen en las intersecciones de los edificios.









En sección, vemos como la biblioteca se distribuye alrededor de los patios interiores (que no siempre llegan hasta el fondo de la planta, creando espacios de almacenaje de libros o puntos de acceso al depósito de manuscritos, la parte mas segura y protegida del edificio)

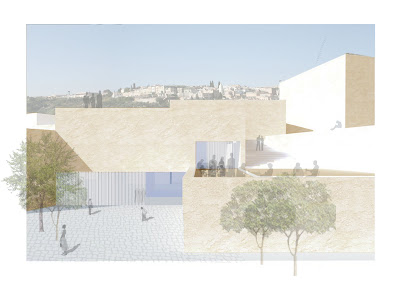

Vista desde la plaza superior.















Ahora me encuentro organizando en planta, de una forma mucho mas seria, los espacios de la biblioteca. Buscando la situación perfecta de las actividades para que no existan interferencias entre flujos de actividad. El depósito lo estoy proyectando como si fuera un bunker. Este espacio daría salida por los dos depósitos de la biblioteca (el de manuscritos y el de libros)

Las viviendas tengo que organizarlas mejor ya que no creo que un esquema en el que intervengan todas las orientaciones vaya a ser muy adecuado. Y mi gran cruz (y peana) sigue siendo el problema de la biblioteca-barbacoa... La idea de cubierta transitable no quiero abandonarla, pero como ya hemos comentado hoy en clase... con cuidado que la gente se achicharra... No quiero crear una estructura externa (totalmente diferente a la estructura del edificio) y pegarla encima como si fuera un grano... Y por otro lado crear voladizos, o dejar que los planos se extiendan un poco romperían con la visión global del edificio.

Espero poder corregir mañana y solucionar todas estas dudas (y me temo que muchas mas)


miércoles, 2 de noviembre de 2011

Pantallazos de los hojazos

Con una maqueta a medias esperando meter volúmenes de una vez y mas o menos con una medio-idea de como voy a organizar el programa y como los volúmenes proyectados van a responder a este necesito:
-ayudar al edificio a entablar amistad con la muralla (permeabilidad)
-ayudar al edificio a buscar un traje de su agrado. El volumen tan tan geométrico le recuerda demasiado a un bunker.. Y aunque el edificio sea en gran parte un bunker por el almacen de libros, no quiere dar una impresión tan.. ¿Basta?
-recorridos entre patios, patios privados, patios publicos

lunes, 24 de octubre de 2011

Primeros croquis e ideas


Primeros contactos con el dibujo. Diferentes tratamientos de la pendiente en relación al edificio. Quizás estoy un poco perdido en la relación del edificio y la muralla existente. No se muy bien como adosarme a ella sin que la muralla me dirija el proyecto. Tenemos que rendirnos a sus encantos de muralla? tenemos que someterla?

De entre todas las opciones que he barajado el "aterrazamiento" es la que mejor funciona. Y la idea de ir conectando patios con diferentes funciones/grados de privacidad/sensaciones... es la mas atractiva hasta la fecha.

Organigramas de la biblioteca


En un principio he realizado un organigrama en el que aparecen los espacios mas importantes teniendo en cuenta el volumen total que necesita cada uno de ellos.

Se diferencian entre ROJO y AZUL los espacios mas privados frente a los públicos (respectivamente) Además se representan los diferentes grados de libertad mediante el degradado.

(las lineas que concadenan los espacios no han querido salir a jugar hoy)

Por otro lado he realizado un segundo organigrama en el que se intentan reflejar los flujos de circulación entre los diferentes espacios y las fusiones entre los diferentes grados de privacidad.

viernes, 21 de octubre de 2011

Más vídeos de bibliotecas

Ya hay una de OMA puesta en el blog, pero el video va sobre relaciones con el espacio exterior y explicaciones varias.

Biblioteca Jose Vasconcelos / Alberto Kalach











































Y esta otra biblioteca me ha llamado siempre mucho la atención...

Librería dentro de una Iglesia / Merkx + Girod Architecten
































































































Es la versión actual de la biblioteca Jedi de Coruscant del Episodio II de La Guerra de las galaxias.. (si, lo sé, esta referencia era totalmente innecesaria.. jajajaja)

lunes, 3 de octubre de 2011

secciones


Siento la tardanza, pero si alguien te recomienda adsl orange.. te quiere mal!
La escala es 1:500, como la de las plantas. Me parece una exageración poner una escala de 1:100 en los paneles.. el motivo principal es que quiero que no solo esté representada la planta, el edificio sin un mínimo de situación no es nada. Se trata de proyectar una vivienda de un escritor EN Fez, no en el Limbo. Una de las secciones transversales continua hacia el río incluyendo los edificios cercanos, esta sección irá colocada en "el culo" de uno de los A1.

Como se ve en los planos, he cambiado los accesos, tanto el principal como el del callejón que da directamente a la vivienda privada del escritor.

Los apartamentos de invitados no han variado mucho, salvo la colocación de la pequeña cocina, dejando espacio para un recibidor mayor, en el caso del apartamento superior, abierto al exterior, sobre todo al patio vecino. Mientras que el recibidor del apartamento de invitados de la primera planta vuelca completamente sobre el patio de la propia vivienda sirviendo como espacio para la lectura.

plantas


A las secciones le quedan 30 minutos de photoshop, todavía no tienen personitas ni celosías..
